渣浆泵进出口管段的配置及要求

（1）渣浆泵吸入管线

吸入管径：吸入管径应大于泵的进口直径或相等，原则是既避免泵产生汽蚀，又不能使浆体在管路中形成沉积。

吸入口闸阀：为便于维修泵，应设吸入口闸阀，其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节，以便拆装泵。

（2）渣浆泵排出管线

排出管径：排出管径与浆体性质、输送流量沉降流速有关，管径选择由计算确定，一般情况下，排出管径大于泵的出口直径或相等。

出口闸阀：出口闸阀应与排出管径相同。

压力表：位于泵出口和第一个阀门之间的直管段上。

（3）渣浆泵管路配置注意事项

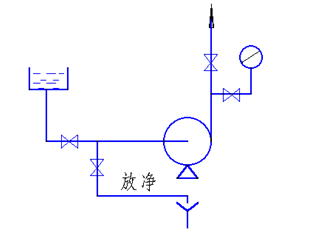

管路布置如图9所示：


          a) 高位布置                                                                                                                      b) 低位布置

                              图9  泵进出口管线

管径大小要考虑系统阻力、浆体的临界沉降流速等综合因素。吸入管应尽量短而直。在泵的吸入口处，最好配备一段与进口直径相同的直管段，其长度应不小于3倍进口直径。吸入管内流速一般为1.5～3.0 m/s ，视输送浆体的沉降流速而定。

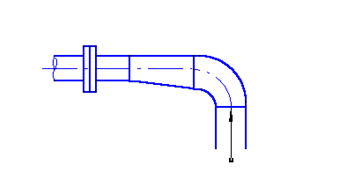

采用高位布置时泵的吸入管路应避免形成汽穴，推荐采用上母线为水平的变径管，如图10所示。

图10  上母线为水平的变径管

用阀门调节流量时，调节阀应设在泵出口，不允许在入口管路上用阀门调节，以免产生汽蚀。
